Leonova Diamond®
Leonova Diamond® é um instrumento portátil para monitoramento condicional em ambientes industriais exigentes e adversos. Onde quer que a eficiência da rota de inspeção seja uma prioridade. Leonova Diamond é a escolha perfeita e é considerada a joia da manutenção preditiva, fornecendo uma poderosa combinação de técnicas de medição comprovadas para cada situação, com tecnologia embarcada incomparável e um poderoso Software para gestão do monitoramento, tudo isso em único instrumento.
Definição léxica: di·a·mond \'dī-(ə-)měnd\ A substância mais "dura" que ocorre naturalmente; também é a pedra preciosa mais popular. A durabilidade, a força e a versatilidade desta pedra preciosa nos inspiraram a nomear o instrumento Leonova Diamond.
Coletores
Análise de Vibração e Shock Pulse
Method
Patente SPM
.png)
A DIFERENÇA ESTÁ NOS DADOS
Com as tecnologias patenteadas de monitoramento condicional HD, detectar engrenagens e antecipar falhas em um estágio muito inicial, identificando a fonte nunca foi tão fácil e eficiente.
PROJETADO PARA O DESEMPENHO
As medições são mais precisas e os espectros mais detalhados do que nunca, tornando possível a análise de vibração detalhada até mesmo nas aplicações industriais mais complexas de baixa e baixíssima rotação
PRODUTIVIDADE E EFICIÊNCIA
Várias atribuições de medição podem ser realizadas com o apertar de um único botão. Avaliação imediata de condições, geração de alerta, dados históricos e tendências – tudo entregue apenas na tela.
EFICIÊNCIA ÚNICA PARA MONITORAMENTO CONDICIONAL
Leonova Diamond é uma ferramenta de análise confiável e altamente potente, abordando todas as suas necessidades de monitoramento condicional. Oferece uma gama ampla e completa de técnicas de medição sofisticadas, bem como todos os recursos de diagnóstico e solução de problemas com o nosso suporte. O instrumento lida de forma eficiente e confiável com diferentes características da máquina e condições de funcionamento variáveis. Tecnologia digital de última geração e design amigável da interface do software permitem aquisição e o processamento de dados de forma fácil e superior a qualquer outro sistema. Para uso em áreas perigosas e ambientes hostis, uma versão certificada EX (atex) intrinsecamente segura está disponível.
Leonova Diamond oferece medições de vibração altamente sofisticadas e pulso de choque com as tecnologias patenteadas de HD, fornecendo espectros de alta resolução mesmo onde os sinais são fracos e com baixo teor de energia. A excelente relação sinal-ruído do instrumento dá uma vantagem decisiva onde sinais fracos estão presentes entre sinais mais fortes, como em caixas de câmbio.
Leonova Diamond faz parte da linha leonova de instrumentos portáteis e é "irmão" do Leonova Emerald®.
COTAÇÕES DE NOSSOS CLIENTES
"Estávamos procurando um fornecedor que pudesse resolver os problemas especializados de nossos clientes em relação ao slow turning machinery. Também queríamos uma plataforma de software que fosse amigável à análise. Mas o fator mais importante em nossa decisão de comprar o Diamante Leonova foi a tecnologia HD. Isso nos permitirá prestar um melhor atendimento aos nossos clientes."
Bárður Heinason, Técnico de Máquinas, Estaleiros MEST
Leonova Diamond IS é o instrumento mais avançado certificado
pela ATEX/IECEx no mercado. Com medição de vibração de três
canais e uma grande tela colorida, Leonova Diamond IS fornece
uma combinação única de tecnologias sofisticadas e usabilidade
em uma única unidade de medição.
Características
Leonova Diamond inclui método de pulso de choque de alta definição (SPM HD®) para analisar condição de rolamento e análise avançada de vibração de três canais para avaliação da condição geral da máquina e muito mais recursos, veja abaixo.
Condição de rolamento e lubrificação
Nota: Leia também sobre o HD ENV® (abaixo) para monitoramento de rolamentos.
O método SPM HD® (HDm/HDc)
O método SPM HD® é um desenvolvimento patenteado
do Método de Pulso de Choque (SPM) que é menos
sensível à interferência de outros sinais e, portanto,
único em sua capacidade de medir a partir de RPM
muito baixo (0,1 - 20 000 RPM faixa). O SPM HD é
usado para um diagnóstico rápido, fácil e confiável da
condição de operação dos rolamentos e de elementos
do rolamento.
Espectro™ SPM
O SPM Spectrum™ é baseado na extraordinária
qualidade do sinal e na conversão A/D de 24 bits
que fornece altíssima resolução e ajuda a determinar
sempre que possível dano do rolamento e sempre
com alta precisão.
dBm/dBc
O Método original de Pulso de Choque é baseado no dBm/dBc que conta a taxa de pulsos de choque recebidos por segundo e fornece um valor para o nível do pulso de choque e um valor para o nível máximo (picos).
LR/HR
O método LR/HR foi desenvolvido a partir do Método de Pulso de Choque original para diagnóstico de condição dos rolamentos de elementos de rolamento e permite uma análise precisa da condição do filme de óleo na interface de rolamento.
Análise de vibração
A técnica HD ENV®
HD ENV® é uma técnica de envoltório patenteada
usada para detecção precoce de eventos relacionados
ao impacto, como engrenagens e danos ao rolamento.
Uma série de filtros predefinidos estão disponíveis para
seleção; cada um projetado para detectar danos em
diferentes estágios de falha. O método utiliza algoritmos
inteligentemente projetados para processamento de
sinais digitais para obter dados ideais para
fins de tendência.
Gravidade de vibração
mais espectro FFT
A medição da velocidade de vibração, aceleração
e deslocamento (faixa de frequência de 0-40kHz)
de acordo com os mais recentes padrões ISO 10816
ajuda a diagnosticar a condição geral da máquina.
Além das leituras de vibração RMS, o instrumento
exibe um espectro FFT, onde sintomas de
desequilíbrio, desalinhamento e fraqueza estrutural
são facilmente identificados.
Análise de vibração de três canais
A medição de vibração de três canais permite
estudar o movimento da máquina em três
dimensões observando a diferença dos ângulos
de fase medidos nos três canais. Os três canais
medem simultaneamente, o que significa
operação rápida e com avaliação das atribuições.
EVAM
A técnica de medição EVAM
(Método avaliado de análise de vibração)
produz até 25600 espectro de linha com
zoom verdadeiro, fornecendo assim
"sintomas de falha" da máquina, bem como tendências.
Mancal de deslizamento
Análise de órbita
Para todas as máquinas com mancais,
a medição simultânea com dois transdutores de
vibração fornece um gráfico preciso do movimento
da linha central do eixo.
Ressonância
Ressonâncias estruturais
A medição de run up/Coast down e o bump test
são ferramentas para análise de causas básicas e
mostram as características de vibração do quadro
da máquina, frequências de ressonância e a reação
em velocidades críticas.
Manutenção corretiva
Alinhamento do eixo de precisão
Para alinhamento a laser de máquinas horizontais
e verticais, o Kit opcional de Alinhamento LineLazer
conecta-se sem fio à Leonova Diamond, e o usuário
é guiado através do procedimento de alinhamento
para um resultado perfeito.

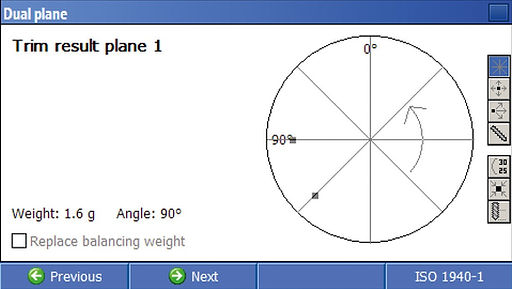

Equilíbrio dinâmico
O rotor de campo equilibrando-se em plano único
e duplo de acordo com o padrão ISO 1940-1 com
uma medição inicial de vibração orientando o usuário
através de um procedimento de equilíbrio com
sugestões para corrigir o desequilíbrio.
Rastreamento de pedidos HD
Em máquinas operando sob velocidade variável,
a análise de vibração com HD order tracking fornece
dados confiáveis e resultados de medição cristalinos
mesmo quando o RPM varia muito durante o curso
da medição. O Rastreamento é aplicável
em uma gama de RPM muito ampla analisando
algumas a milhares de revoluções por minuto.
Módulos do instrumento - Tecnologia embarcada
Para obter a faixa de desempenho ideal e o preço do instrumento, os usuários Leonova Diamond podem selecionar entre duas alternativas de venda, uso ilimitado e limitado. Funções ilimitadas e limitadas que podem ser combinadas à vontade. As funções da plataforma são sempre de uso ilimitado.
PLATAFORMA – uso ilimitado
-
SPM HDm/HDc e/ou LR/HR.
-
Vibração RMS, ISO 2372.
-
Medição de velocidade.
-
Medição de temperatura.
-
Função estetoscópio.
-
Gravação automática, até 50 horas.
-
Gravação do sinal de tempo.
-
Postos de controle, texto grátis.
-
Gravação de comentários vocais.
-
Suporta medições simultâneas de vibração de 2 canais.
-
Suporta até 12 linhas 800, 20 kHz.
Funções para uso ilimitado ou limitado
Funções ilimitadas e limitadas podem ser combinadas à vontade.
-
SpM HD Expert, análise de domínio de tempo e frequência.
-
Método de pulso de choque HDm/HDc.
-
Método de pulso de choque dBm/dBc.
-
Método de pulso de choque LR/HR.
-
Espectro SPM.
-
Vibração ISO 10816 com espectro.
-
Vibração ISO 20283-5.
-
Análise de órbita/traçado central do eixo.
-
Vibração simultânea de 3 canais.
-
Especialista em vibração.
Rastreamento de pedidos HD.
Sinal de tempo e 25 linhas 600, 40 kHz.
HD ENV.
O EVAM avaliou a análise de vibração.
Gatilho post.
Corra para cima/costa para baixo.
Teste de colisão.
Função de resposta de frequência (FRF). -
Vibração Avançada.
Rastreamento de pedidos HD.
Sinal de tempo e 12 linhas 800, 20 kHz.
HD ENV.
FFT com sintomas.
Gatilho post. -
Análise HD.
Especialista em vibração.
Especialista em SPM HD. -
Equilibrando, plano único e duplo.
INTELIGÊNCIA PORTÁTIL EM SOLUÇÕES DE PACOTES CONVENIENTES
Nunca houve um momento melhor para aquisição deste instrumento de alto desempenho. Leonova Diamond® traz recursos poderosos de análise e solução de problemas para o seu programa de monitoramento condicional e dados inteligentes e de qualidade superior para seus sistemas de IoT e Big Data.
Este analisador de dados fácil de usar permite rotas de inspeção de alta eficiência com avaliação de condição instantânea em verde-amarelo-vermelho. Os pacotes incluem o software abrangente Condmaster Ruby® para análise posterior dos dados de medição.
Básico
- Leonova Diamond instrumento portátil.
- O charger.
- Cabo de comunicação.
- Tacho/sonda de temperatura.
- Transdutor de vibração.
- Pé de ímã.
- Cabo de medição.
- Carregando estojo, macio.
- Análise e software de diagnóstico.
Condmaster Ruby.
- Técnicas de medição:
VIB ISO 10816 + Espectro.
DESCONTO MÁXIMO
Avançado
- Leonova Diamond instrumento portátil.
- O charger.
- Cabo de comunicação.
- Pulso de choque e sonda tacho/temperatura.
- Transdutor de vibração.
- Pé de ímã.
- Cabo de medição.
- Conector rápido, DuoTech.
- Carregando caso, com força.
- Análise e software de diagnóstico.
Condmaster Ruby.
- Técnicas de medição: VIB ISO 10816 + Spectrum, Especialista em Vibração.
Especialista
- Leonova Diamond instrumento portátil.
- Equipamento de equilíbrio.
- O charger.
- Cabo de comunicação.
- Pulso de choque e sonda tacho/temperatura.
- Três transdutores de vibração.
- Três pés de ímã.
- Medindo cabos, incluindo um divisor de 3 canais.
- Conector rápido, DuoTech.
- Carregando caso, com força.
- Fone de ouvido com microfone.
- Análise e software de diagnóstico.
Condmaster Ruby.
- Técnicas de medição: VIB ISO 10816 + Spectrum, medição de 3 canais, funcionalidade de análise completa com Análise HD e VIB/SPM HD Expert, Balanceamento.
Instrumento
Dimensões: 297x130x69 mm
Peso: 890 g
Display: cor TFT, 480x272 pixels, widescreen de 4,3 polegadas, luz de fundo ajustável
Visão geral técnica
3 canais para analise de vibração
Vibração 0(DC) para kHz
Até 25600 linhas de espectro FFT
ISO 2372, ISO 10816
Espectro de vibração em Hz, ou ordens CPM
Aceita IEPE (ICP) transdutor de vibração padrão
Alcance dinâmico até 120 dB
Medições de velocidade 1-150 000 rpm
Identificação do ponto de medição livre de contato do transponder, ler funções de gravação em conexão com tags de memória CondId
Funções acionadas por botões resistentes
Recarga de bateria inteligente com indicação de carga
Li-lon bateria com duração de 16 horas de uso contínuo
Gráficos com tempo e zoom de escala
Entrada USB
Downloads de milhares de pontos de medição
Histórico de até 100 conjuntos de resultados e comentários por pontos de medição
Envelope, zoom e medições sincronizadas com tempo
Espectros em linhas em tempo real
Diagramas Nyquist
Rastreamento de valor de pico, fones de ouvido
Teste de linha de transdutor automático
Funções acionadas por botões resistentes
Avaliação da condição com alertas Verde - Amarelo - Vermelho
Li-lon bateria com duração de 16 horas de uso contínuo
Gravação de até 50 horas
Plataforma Windows®️ CE
Processador 400 MHz
Cartão de memória expansível de 1 GB SD até 8 GB, 512 MB flash, 256 MB RAM
